El acumulador de vejiga es una opción rentable. Su diseño estructural permite una respuesta flexible a diferentes condiciones de trabajo y requisitos del medio, especialmente en almacenamiento de energía, amortiguación de pulsaciones o absorción de impactos.
Nombre del producto:
NXQ: Acumulador de vejiga de estándar nacional
BNXQ: Acumulador de vejiga de acero inoxidable
Tipo de estructura:
A: Tipo A
AB: Tipo AB
Volumen Nominal:
0,4~250L
Presión nominal:
10: 10 MPa
20: 20 MPa
31,5: 31,5 MPa
Hecho a medida
Tipo de conexión:
L: conexión de rosca
F: Conexión de brida
Medio de trabajo:
Y: Aceite hidráulico
R: Emulsión
EG: Glicol etileno
S: Agua o líquido corrosivo
Estructura:
BA: Desmantelamiento del fondo
TA1/TA2: Desmantelamiento superior
Volumen:
0,15galón,
Presión máxima de funcionamiento:
3000: 3000 psi
Tipo de conexión:
L: Conexión de rosca
Medio de trabajo:
O: Aceite hidráulico
Nombre del producto:
NXQ: Acumulador de vejiga estándar
Tipo de estructura:
A: Tipo A
AB: Tipo AB
Volumen Nominal:
0,4~250L
Presión nominal:
10: 10 MPa
20: 20 MPa
31,5: 31,5 MPa
Hecho a medida
Tipo de conexión:
L: conexión de rosca
F: Conexión de brida
Medio de trabajo:
Y: Aceite hidráulico
R: Emulsión
EG: Glicol etileno
Modelo | NXQ ※ -0,4 / ※-l-※ | NXQ ※ -0,63 / ※-l-※ | NXQ ※ -1 / ※-L-※ | NXQ ※ -1,6 / ※-L/F-※ | NXQ ※ -2,5 / ※-L/F-※ | NXQ ※ -4 / ※-L/F-※ | NXQ ※ -6,3 / ※-L/F-※ | NXQ ※ -10 / ※-L/F-※ | NXQ ※ -16 / ※-L/F-※ | NXQ ※ -20 / ※-L/F-※ | NXQ ※ -25/※-L/F-※ | NXQ ※ -32 / ※-L/F-※ | NXQ ※ -40 / ※-L/F-※ | NXQ ※ -50 / ※-L/F-※ | NXQ ※ -20 / ※-L/F-※ | NXQ ※ -25 / ※-L/F-※ | NXQ ※ -32 / ※-L/F-※ | NXQ ※ -40 / ※-L/F-※ | NXQ ※ -50 / ※-L/F-※ | NXQ ※ -63 / ※-L/F-※ | NXQ ※ -80 / ※-L/F-※ | NXQ ※ -100 / ※-L/F-※ | NXQ ※ -63 / ※-L/F-※ | NXQ ※ -80 / ※-L/F-※ | NXQ ※ -100 / ※-L/F-※ | NXQ ※ -125 / ※-L/F-※ | NXQ ※ -160 / ※-L/F-※ | NXQ ※ -100 / ※-L/F-※ | NXQ ※ -160 / ※-L/F-※ | NXQ ※ -200 / ※-L/F-※ | NXQ ※ -250 / ※-L/F-※ | ||
Presión (MPa) | 10 20 31,5 | ||||||||||||||||||||||||||||||||
Caudal máximo de descarga | L | 1 | 3,2 | 6 | 10 | 15 | 20 | ||||||||||||||||||||||||||
F | 6 | 10 | 15 | 20 | 25 | ||||||||||||||||||||||||||||
Volumen(L) | 0,4 | 0,63 | 1 | 1,6 | 2,5 | 4 | 6,3 | 10 | 16 | 20 | 25 | 32 | 40 | 50 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 63 | 80 | 100 | 125 | 160 | 100 | 160 | 200 | 250 | ||

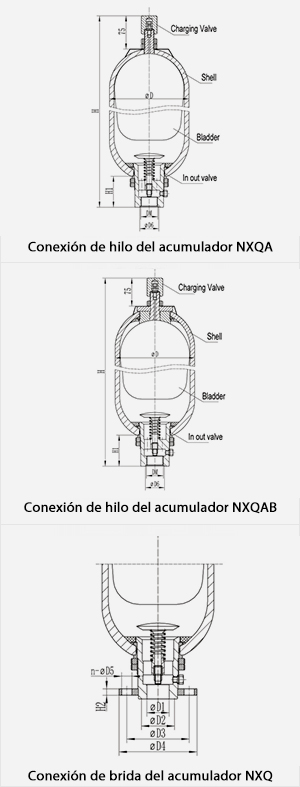

Conexión | L | H | 250 | 320 | 315 | 355 | 420 | 530 | 700 | 660 | 870 | 1000 | 1170 | 1410 | 1690 | 2040 | 685 | 780 | 910 | 1050 | 1240 | 1470 | 1810 | 2190 | 1188 | 1418 | 1688 | 2008 | 2478 | 1315 | 1915 | 2315 | 2915 |
F | 370 | 435 | 545 | 715 | 685 | 895 | 1025 | 1195 | 1435 | 1715 | 2065 | 715 | 810 | 925 | 1080 | 1270 | 1500 | 1840 | 2220 | 1203 | 1433 | 1703 | 2023 | 2493 | 1360 | 1960 | 2360 | 2960 | |||||
Dimensión (mm) | DM | M27×2 | M42×2 | M60×2 | M72×2 | M80×3 | M100×3 | ||||||||||||||||||||||||||
Φ D1 | 42 | 50 | 60 | 80 | 80 | ||||||||||||||||||||||||||||
Φ D2 | 50(50×3,1) | 70(70×3,1) | 80(80×3,1) | 95(95×3,1) | 115(115×3,1) | ||||||||||||||||||||||||||||
Φ D3 | 97 | 125 | 150 | 170 | 220 | ||||||||||||||||||||||||||||
Φ D4 | 130 | 160 | 200 | 230 | 255 | ||||||||||||||||||||||||||||
n-D5 | 6-Φ17 | 6-Φ22 | 6-Φ26 | 6-Φ26 | 8-Φ26 | ||||||||||||||||||||||||||||
Φ D6 | 32(32×3,1) | 50(50×3,1) | 70(70×3,1) | 80(80×3,1) | 90(90×3,1) | 115(115×5,7) | |||||||||||||||||||||||||||
H1 | 52 | 66 | 85 | 105 | 115 | 115 | |||||||||||||||||||||||||||
H2 | 25 | 32 | 40 | 45 | 50 | ||||||||||||||||||||||||||||
Φ D | 89 | 114 | 152 | 219 | 299 | 351 | 426 | ||||||||||||||||||||||||||
Peso (kg) | 3 | 3,5 | 5,5 | 12,5 | 15 | 18,5 | 25,5 | 41 | 53 | 62 | 72 | 82 | 104 | 118 | 92 | 105 | 108 | 135 | 148 | 191 | 241 | 290 | 191 | 228 | 270 | 322 | 397 | 441 | 552 | 663 | 786 |
Nota:
1. Temperatura de trabajo del acumulador de vejiga estándar nacional: -20 ℃ ~ 93 ℃
2. Temperatura de funcionamiento del acumulador de vejiga de acero inoxidable: -40 ℃ ~ 93 ℃
3. Presión nominal del acumulador de vejiga de acero inoxidable: ≤25Mpa
4. Volumen nominal del acumulador de vejiga de acero inoxidable: 0,4~100 l
5. Puerto de la válvula de carga: M14X1,5
6. El número en el soporte es el tamaño del anillo de sellado que cumple con GB/1235-76、1Mpa=10bar=10,2kg/cm²
Modelo | BA-0,15/3000-※-※ | BA-0,25/3000-※-※ | BA-0,6/3000-※-※ | BA-1,0/3000-※-※ | BA(TA)-2,5/3000-※-※ | BA(TA)-5/3000-※-※ | BA(TA)-8/3000-※-※ | BA(TA)-10/3000-※-※ | BA(TA)-11/3000-※-※ | BA(TA)-14/3000-※-※ | BA(TA)-15/3000-※-※ | BA-0,15/5000-※-※ | BA-0,25/5000-※-※ | BA-0,6/5000-※-※ | BA-1,0/5000-※-※ | BA(TA)-2,5/5000-※-※ | BA(TA)-2,5/5000-※-※ | BA(TA)-5/5000-※-※ | BA(TA)-5/5000-※-※ | BA(TA)-8/5000-※-※ | BA(TA)-8/5000-※-※ | BA(TA)-10/5000-※-※ | BA(TA)-10/5000-※-※ | BA(TA)-11/5000-※-※ | BA(TA)-11/5000-※-※ | BA(TA)-14/5000-※-※ | BA(TA)-14/5000-※-※ | BA(TA)-15/5000-※-※ | BA(TA)-15/5000-※-※ | ||
Volumen | galón | 0,15 | 0,25 | 0,6 | 1 | 2,5 | 5 | 8 | 10 | 11 | 14 | 15 | 0,15 | 0,25 | 0,6 | 1 | 2,5 | 2,5 | 5 | 5 | 8 | 8 | 10 | 10 | 11 | 11 | 14 | 14 | 15 | 15 | |
L | 0,6 | 1 | 2,5 | 4 | 10 | 20 | 32 | 40 | 44 | 56 | 60 | 0,6 | 1 | 2,5 | 4 | 10 | 10 | 20 | 20 | 32 | 32 | 40 | 40 | 44 | 44 | 56 | 56 | 60 | 60 | ||
Dimensiones | H | pulgadas | 12,60 | 12,60 | 16,54 | 20,87 | 21,56 | 33,46 | 47,64 | 56,70 | 61,42 | 75,60 | 80,31 | 12,99 | 12,99 | 17,32 | 21,65 | 23,23 | 21,26 | 35,83 | 32,68 | 51,57 | 46,46 | 61,42 | 55,12 | 66,54 | 59,84 | 81,89 | 73,62 | 87,01 | 78,35 |
milímetros | 320 | 320 | 420 | 530 | 550 | 850 | 1210 | 1440 | 1560 | 1920 | 2040 | 330 | 330 | 440 | 550 | 590 | 540 | 910 | 830 | 1310 | 1180 | 1560 | 1400 | 1690 | 1520 | 2080 | 1870 | 2210 | 1990 | ||
L | pulgadas | 7,48 | 7,48 | 11,02 | 15,35 | 16,14 | 27,95 | 42,13 | 51,18 | 55,90 | 70,08 | 74,80 | 7,87 | 7,87 | 11,81 | 16,14 | 17,76 | 15,75 | 30,31 | 27,17 | 46,06 | 40,94 | 55,91 | 49,61 | 61,02 | 54,33 | 76,38 | 68,11 | 81,50 | 72,83 | |
milímetros | 190 | 190 | 280 | 390 | 410 | 710 | 1070 | 1300 | 1420 | 1780 | 1900 | 200 | 200 | 300 | 410 | 450 | 400 | 770 | 690 | 1170 | 1040 | 1420 | 1260 | 1550 | 1380 | 1940 | 1730 | 2070 | 1850 | ||
H1 | pulgadas | 2 | 2 | 2,6 | 3,5 | 2 | 2 | 2,6 | 2,6 | 3,5 | |||||||||||||||||||||
milímetros | 51 | 51 | 66 | 89 | 51 | 51 | 66 | 66 | 89 | ||||||||||||||||||||||
D | pulgadas | 3,5 | 4,5 | 6 | 9 | 3,5 | 4,5 | 6 | 6 | 9 | 9,65 | 9 | 9,65 | 9 | 9,65 | 9 | 9,65 | 9 | 9,65 | 9 | 9,65 | 9 | 9,65 | ||||||||
milímetros | 89 | 114 | 152 | 229 | 89 | 114 | 152 | 152 | 229 | 245 | 229 | 245 | 229 | 245 | 229 | 245 | 229 | 245 | 229 | 245 | 229 | 245 | |||||||||
M | NTP | 3/4” | 3/4” | 1 1/4” | 2” | 3/4” | 3/4” | 1 1/4” | 1 1/4” | 2" | |||||||||||||||||||||
Peso | BI | 8,8 | 10,8 | 30 | 40 | 81 | 125 | 154 | 209 | 227 | 275 | 293 | 10 | 12 | 35 | 45 | 112 | 112 | 174 | 176 | 249 | 253 | 295 | 304 | 319 | 330 | 394 | 370 | 418 | 436 | |
kilos | 4 | 4,9 | 14 | 18 | 37 | 57 | 70 | 95 | 103 | 125 | 133 | 4,5 | 5,4 | 16 | 21 | 51 | 51 | 79 | 80 | 113 | 115 | 134 | 138 | 145 | 150 | 179 | 186 | 190 | 198 |
Nota:
1, BA:Desmantelamiento inferior TA:Desmantelamiento superior
2, Los acumuladores especiales que no están en la lista, con mayor caudal o con desmontaje superior se pueden pedir en consecuencia,
Modelo | 0,4 | 0,63 | 1 | 1,6 | 2,5 | 4 | 6.3 | 10 | 16 | 20 | 25 | 32 | 40 | 50 | 20 | 25 | 40 | 50 | 63 | 80 | 100 | 63 | 80 | 100 | 125 | 160 | 100 | 160 | 200 | 250 | ||
Presión (MPa) | 10 20 31,5 | |||||||||||||||||||||||||||||||
Caudal máximo de descarga | l | 1 | 3,2 | 6 | 10 | 15 | 20 | |||||||||||||||||||||||||
F | 6 | 10 | 15 | 20 | 25 | |||||||||||||||||||||||||||
Volumen(l) | 0,4 | 0,63 | 1 | 1,6 | 2,5 | 4 | 6,3 | 10 | 16 | 20 | 25 | 32 | 40 | 50 | 20 | 25 | 40 | 50 | 63 | 80 | 100 | 63 | 80 | 100 | 125 | 160 | 100 | 160 | 200 | 250 | ||
Conexión | L | H | 250 | 320 | 315 | 355 | 420 | 530 | 700 | 660 | 870 | 1000 | 1170 | 1410 | 1690 | 2040 | 690 | 780 | 1050 | 1240 | 1470 | 1810 | 2190 | 1188 | 1418 | 1688 | 2008 | 2478 | 1315 | 1915 | 2315 | 2915 |
F | 370 | 435 | 545 | 715 | 685 | 895 | 1025 | 1195 | 1435 | 1715 | 2065 | 715 | 810 | 1080 | 1270 | 1500 | 1840 | 2220 | 1203 | 1433 | 1703 | 2023 | 2493 | 1360 | 1960 | 2360 | 2960 | |||||
Dimensión (mm) |
DM | M27×2 | M42×2 | M60×2 | M72×2 | M80×3 | M100×3 | |||||||||||||||||||||||||
Φ D1 | 40 | 50 | 60 | 80 | 80 | |||||||||||||||||||||||||||
Φ D2 | 50(50×3,1) | 70(70×3,1) | 80(80×3,1) | 95(95×3,1) | 115(115×3,1) | |||||||||||||||||||||||||||
Φ D3 | 97 | 125 | 150 | 170 | 220 | |||||||||||||||||||||||||||
Φ D4 | 130 | 160 | 200 | 230 | 255 | |||||||||||||||||||||||||||
n-D5 | 6-Φ17 | 6-Φ22 | 6-Φ26 | 6-Φ26 | 8-Φ26 | |||||||||||||||||||||||||||
Φ D6 | 32(32×3,1) | 50(50×3,1) | 70(70×3,1) | 80(80×3,1) | 90(90×3,1) | 115(115×5,7) | ||||||||||||||||||||||||||
H1 | 52 | 66 | 85 | 105 | 115 | 115 | ||||||||||||||||||||||||||
H2 | 25 | 32 | 40 | 45 | 50 | |||||||||||||||||||||||||||
Φ D | 89 | 114 | 152 | 219 | 299 | 351 | 426 | |||||||||||||||||||||||||
Peso (kg) | 3 | 3,5 | 5,5 | 12,5 | 15 | 18,5 | 25,5 | 41 | 53 | 62 | 72 | 82 | 104 | 118 | 92 | 105 | 135 | 148 | 191 | 241 | 290 | 191 | 228 | 270 | 322 | 397 | 441 | 552 | 663 | 786 |
Nota:
1. Contáctenos si se necesita algún requisito especial.
2. El número en el soporte es el tamaño del anillo de sellado que cumple con GB/1235-76、1Mpa=10bar=10,2kg/cm²
