¿Cómo determinar las roscas del acumulador de diafragma?

El acumulador de diafragma de Milehertz debe conectarse a la tubería a través de roscas, por lo que es particularmente importante determinar el tamaño y el tipo de roscas. A continuación se muestran varios métodos para determinar el tipo de subprocesos:

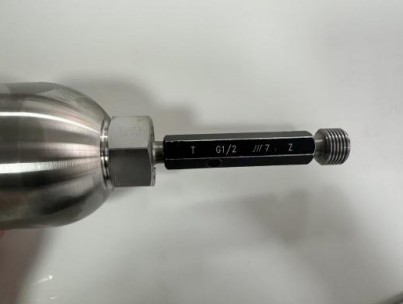

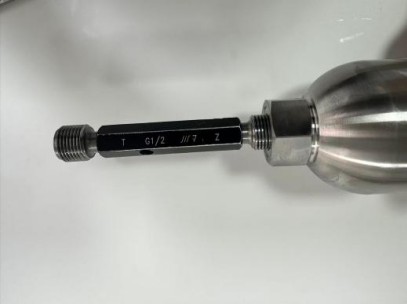

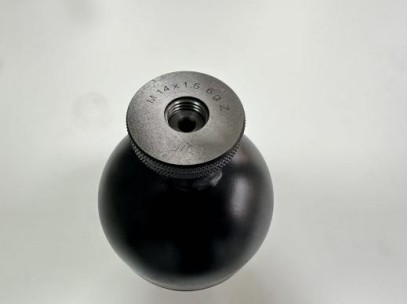

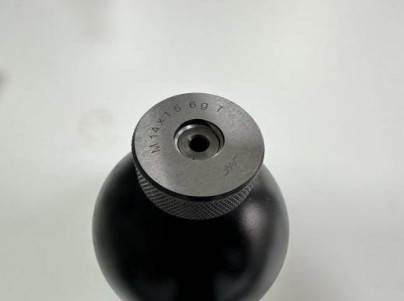

一．Utilice un calibre de tapón (para detectar roscas internas) o un calibre de anillo (para detectar roscas externas) para determinar el tipo de rosca.

El método más simple y preciso es utilizar un calibre de tapón o un calibre de anillo para realizar la valoración. Atornille el calibre de tapón o el calibre de anillo en la rosca que se va a probar. El calibre pasante se puede atornillar fácilmente en la parte inferior y el calibre NO-go solo se puede atornillar con 2 roscas como máximo. En este caso, el hilo del acumulador es el hilo correspondiente al calibre de hilo.

Notas:
1.Limpie los hilos antes de realizar la prueba;
2. Los medidores de paso y no paso deben atornillarse verticalmente y con una ligera fuerza, y no pueden atornillarse con fuerza;
3. Los medidores de paso y no paso deben calibrarse periódicamente.

二．Los pasos para determinar el tipo de hilo usando un calibre y un calibre de hilo son los siguientes:

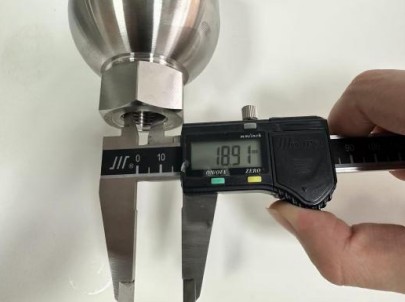

1. Mida el diámetro exterior (para roscas externas) o el diámetro interior (para roscas internas) de la rosca.

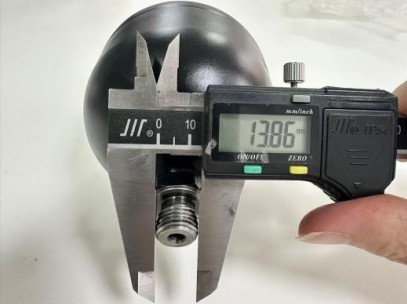

Rosca externa: use un calibre para medir el diámetro mayor de la rosca (el diámetro más externo).
Rosca interna: Mida el diámetro menor de la rosca (el diámetro interior de la rosca).
Nota: Al medir, evite la parte desgastada de la cresta del hilo y tome el valor promedio de múltiples mediciones.

2. Mida el paso del hilo (hilos por pulgada o mm)

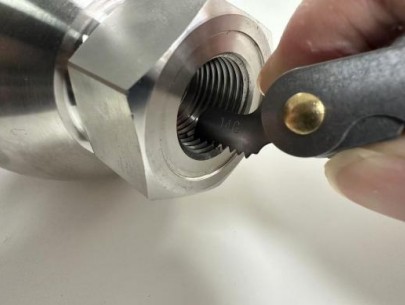

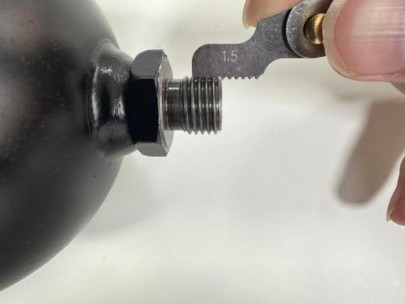

Haga coincidir los dientes del calibre con las ranuras de la rosca uno por uno para encontrar los dientes que encajen perfectamente.
Lea el tono marcado en los dientes:
Rosca métrica: muestra directamente el paso (como 1,5 mm, 2 mm, etc.).
Rosca en pulgadas: muestra el número de dientes por pulgada (como 11 dientes/pulgada, 14 dientes/pulgada, etc.).
Método alternativo (cuando no hay gálibo):
Utilice un calibre para medir la distancia de 10 dientes y divídala entre 10 para obtener el paso promedio (aplicable a roscas métricas).
Para roscas imperiales, cuente la cantidad de dientes dentro de 1 pulgada.

3. Verifique los parámetros del hilo

Consulte el manual estándar: compare el diámetro y el paso medidos con la tabla de estándares de rosca.
Por ejemplo:
Diámetro exterior medido ≈ 17,9 mm, paso 1,5 mm → M18×1,5.
Diámetro interior medido ≈ 18,8 mm, 14 hilos por pulgada → G1/2.

Notas
1. El hilo viejo puede estar desgastado, por lo que se debe seleccionar la parte no gastada para medir.
